BS6387标准喷淋冲击耐火试验

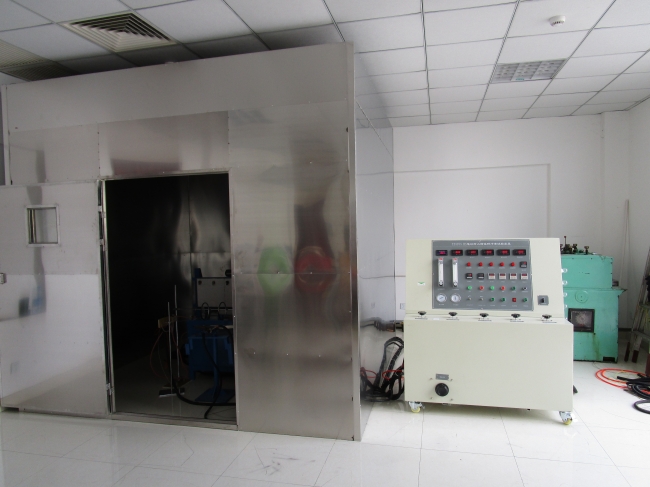

上海品重检测设备有限公司生产的该试验机的性能要求,包含耐火试验、喷水耐火试验以及机械耐火试验，

适用于额定电压不超过450/750V的矿物绝缘电缆,在火焰条件下较长时间保持电路完整。

符合英国耐火电缆标准BS6387《在火灾情况下保持电路完好的电缆性能要求规范》

【设备组成】

一、 耐火试验：耐火试验台包括以下部分

  1.1：电缆支撑系统

   1.2：连续检测装置

1.3：热源

*BS6387阻燃等级

　　BS6387要求通过水平燃烧实验、水喷淋实验和机械冲击震动燃烧实验。

水平燃烧试验：为A级650℃/3h、B级750℃/3h、C级950℃/3h和S级950℃/3min。

A级表示在650℃下施加300伏电压水平燃烧3小时不击穿；

B级表示在750℃下施加300伏电压水平燃烧3小时不击穿；

C级表示在950℃下施加300伏电压水平燃烧3小时不击穿；

S级表示在950℃下施加300伏电压水平燃烧3分钟不击穿。

水喷淋燃烧试验：分为W级，表示在施加300伏电压燃烧15分钟然后再淋水燃烧15分钟不击穿。

冲击震动燃烧试验：分为X级650℃/15min、Y级750℃/15min和Z级950℃/15min、

X级表示在650℃下施加300伏电压一边燃烧一边每30秒机械冲击震动15分钟不击穿；

Y级表示在750℃下施加300伏电压一边燃烧一边每30秒机械冲击震动一次15分钟不击穿；

Z级表示在950℃下施加300伏电压一边燃烧一边每30秒机械冲击震动一次15分钟不击穿。

BS6387要求的最高级别型号为CWZ。

震动装置

震动装置由一根低碳钢棒（直径25mm± 5 %，长600mm± 5 %）。

该棒纵切面平行于墙面，高过墙顶部200mm。

一个轴将其分为200mm和400mm两部分，长的部分朝向墙面。

相隔30± 2S从60°C从平行位置掉落到墙的中间位置

:试样：试样是成缆中的一段不低于1200mm，两端各去掉100mm的护套及覆盖层。

在电缆两端的导线应依照电气连接与制造商的建议作出适当的准备。

电缆需要从中间弯曲成两段接近等长、平行部分。

弯曲部分的直径为6D，D表示电缆的外径。

使电缆成Z字形，两端固定处距离水平13D
