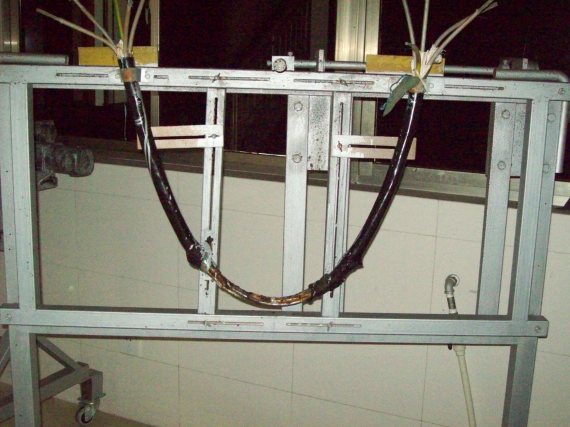

BS8491标准耐火燃烧试验机现场试验

试样：试样大于1500mm取自成品，并且已经在环境温度下做过弯曲试验，两端各去掉100mm的护套及覆盖层。

在电缆两端的导线应依照电气连接与制造商的建议作出适当的处理

  2.3.6:试验电压：200~1000V可调

三、耐机械震动与耐火：包括以下部分试验装置所示，将组件固定在开槽框架的相应位置。

3.1电缆固定在一面垂直的墙上，用耐热不燃材料固定在钢板上；

3.2变压器连接保险丝跟连接负载（灯），用来表明电路是持续的

3.3震动装置

3.4热源

    墙及其安装

墙是由耐热、阻燃材料组成，并固定在两条水平的钢梁上，一条在板的上部，另一条在板的底部。此板约长900mm，宽300 mm，厚9 mm，并且墙的总重（即板加支撑框架）为10 ± 2 kg.。每条钢梁是长约1m，25mm的方形钢管。如果需要填充物质，则需将其放置在钢梁的内部。必须将上部钢梁固定在板上，以使其上表面和板的上部边缘平齐。每根钢梁及板的外边缘都有一水平孔，其精确位置由特定的支撑衬垫及支撑框架的需求决定。墙由4个橡胶衬套粘结在框架上，衬套直径约为32mm厚20mm。

   连续检测装置：在试验时让电流通过电缆的所有线芯，三个单相变压器，并且有足够的能力保持在测试电压下达到最大允许泄漏电流3A。在电缆的另一端每根芯线连接一盏灯，并在电缆额定电压下加载接近0.25A的电流。

   3.4.1:热量：一个条状的燃烧器长度为400mm能燃烧到400mm的电缆试样。燃烧器装配可以调整,能提供一个明亮的火焰,温度为650℃，

   3.4.2:温度测量： 直径为2mm铠装的温度计，温度计穿过墙面是温度计一段距墙8mm到10mm。温度通过下列程序测出：在低碳钢棒的一端，直径3mm±5%长度300mm绑上一根温度计，使其能够测到棒的温度。抓住该棒接近火焰使其与火焰的距离保持在40mm到50mm。这个温度当火焰温度为950°C时，钢棒的温度在10s到20s能达到400°C，当火焰温度为650°C时，该棒温度在20s到40s能达到400°C.

3.3.3: 试验火焰温度及时间：测试温度需要从下表选择：X  650 ± 40 °C   Y  750 ± 40 °C  Z  950 ± 40 °C

3.4.4: 震动装置

震动装置由一根低碳钢棒（直径25mm± 5 %，长600mm± 5 %）。该棒纵切面平行于墙面，高过墙顶部200mm。一个轴将其分为200mm和400mm两部分，长的部分朝向墙面。相隔30± 2S从60°C从平行位置掉落到墙的中间位置。

3.4.5:试样：试样是成缆中的一段不低于1200mm，两端各去掉100mm的护套及覆盖层。在电缆两端的导线应依照电气连接与制造商的建议作出适当的准备。电缆需要从中间弯曲成两段接近等长、平行部分。弯曲部分的直径为6D，D表示电缆的外径。使电缆成Z字形，两端固定处距离水平13D。
