PZ1704灼热丝试验箱的详细说明

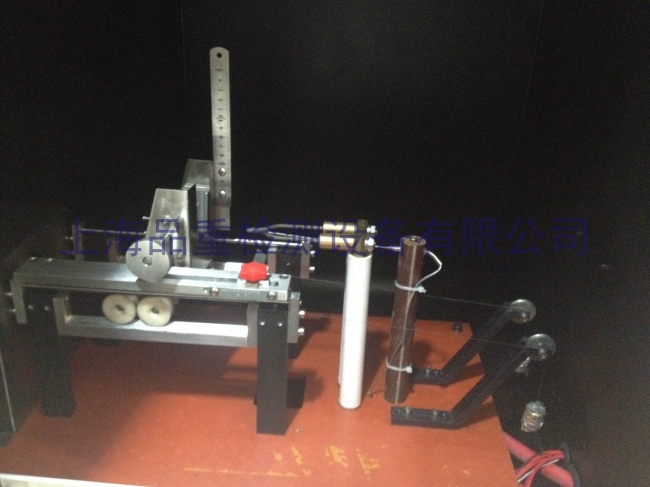

PZ1704灼热丝试验箱（通用型）详细说明

一、用途：

在设备内部容易使火焰蔓延的绝缘材料或其他固体可燃材料的零件可能会由于灼热丝或灼热元件而起燃。在一定条件下，例如流过导线的故障电流、元件过载以及不良接触的情况下，某些元件会达到某一温度而使其附近的零件起燃。

     本试验机是利用模拟技术评定由于灼热元件或过载电阻之类热源，在短时间内所造成热应力的着火危险性。适用于电工电子设备及其元件、部件，也适用于固体电气绝缘物料或其他固体可燃材料。

二、参考标准：

参照标准： IEC60695-2-10/11/12/13、IEC60884-1、GB2099.1、IEC60335-1、GB4706.1、VDE、GB/T5169.10等。

三、试验原理：

使用无火焰起燃源的灼热丝试验（灼热丝是一个规范的电阻丝环）它使用电加热到规定期温度，然后在试验的条件下，使灼热丝和试验样品接触。

性能详述

1.箱内容积：0.5m3

2.外形尺寸：600(宽)×1200（长）×1000（高）

3.灼热丝：1）直径为4mm的镍/铬（80/20）  如下图所示：

4.热电偶：直径为0.5mm铠装细丝，连接丝为镍铬和镍铝（K型）丝

5.最高温度：≥1050℃

6.温度误差：960℃±3℃

7.温控表：1）采P．I．D微机控制

          2）温度范围：0～1300℃

          3）分辩率： 1℃

          4) 温度稳定性＜0.5℃

8．加热电流：＜150A

9．灼热丝与试验样品施加压力值：1N±0.2N

10．灼热丝与试验样品可移动的距离：7mm

11．试样结束试验后，脱离装置为全自动脱离

12．灼热丝与铺底层松木板的距离：200±5mm

13.木板厚：10mm

14．灼热丝压入试验样品的深度采用机械方式限制，压入深度为7mm

15．控制部分：

            1）电流表一只：量程为150A

            2）温控表：产地：台湾

                       量程范围： 0～1300℃

                       精度为：≤3℃

            3）ta:计时器一个

            4）ti:计时器一个

            5）te:计时器一个

            6）接触功能键一个

7）脱离功能键一个

8）照明功能键、排气功能键

9）AC220V马达一台

10）散热风扇一台
